Aansluitschema’s voor NeoStat/Air thermostaten
Aansluitschema’s voor NeoStat thermostaten
Aansluitschema’s voor WIFI NeoStatHet bedraden van de NeoStat thermostaten is voor diverse mogelijke toepassingen verschillend.
Mogelijke toepassingen voor de NeoStat thermostaten
- op de ontvanger wordt een thermische stelmotor aangesloten
- op de ontvanger wordt een “snelle” stelmotor aangesloten (aansluiting met 3 aansluitdraden)
- op de ontvanger wordt een infrarood verwarmingspaneel aangesloten
- de ontvanger wordt direct op de cv-ketel aangesloten (en schakelt het aan/uit contact van de cv-ketel)
- de ontvanger wordt op een zoneregelingskast aangesloten
In alle bovenvermelde situaties wordt de NeoStat dus anders bedraad: houdt u daarmee rekening !!
Op foutief aangesloten thermostaat vervalt de garantie (gevolgschade wordt niet door ons gedekt)
In de handleidingen van de NeoStat thermostaten staat eveneens duidelijk hoe de NeoStat in de diverse situaties bedraad dient te worden.
Handleidingen

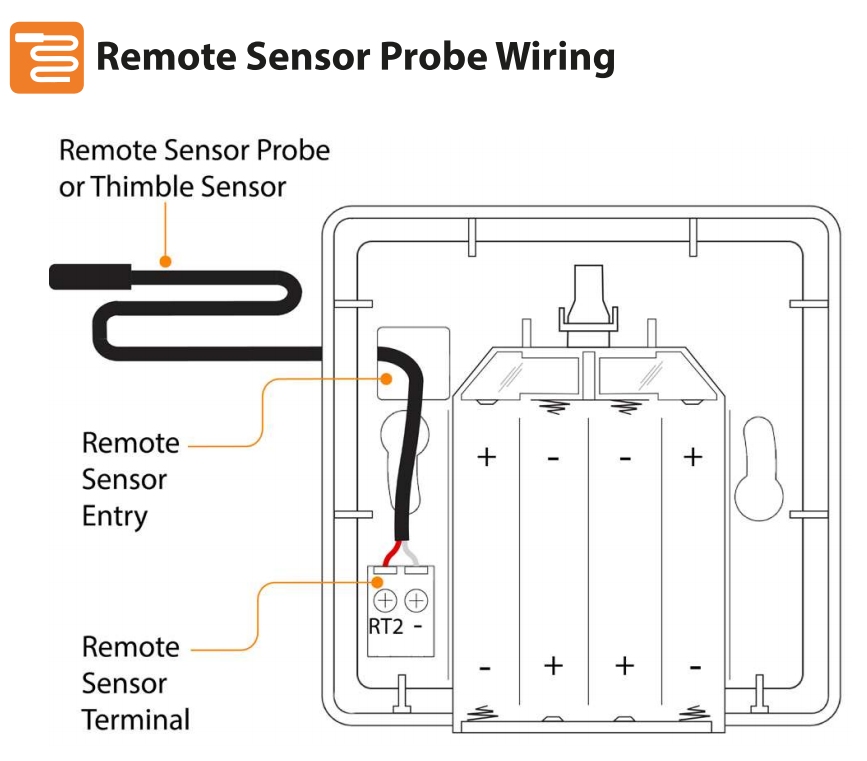

Extra (vloer) sensor op NeoAir aansluiten
Vanaf de NeoAir V2 serie is het mogelijk om een externe (vloer)sensor aan te sluiten op de thermostaat. GHet schema is als volgt:
Aansluiten van een 2 draads thermische stelmotor 230Volt op de ontvanger van de draadloze thermostaat
Aansluiten van een thermische stelmotor 230Volt met eindcontact op de ontvanger van de draadloze thermostaat en de CV-ketel (aan/uit contact)
Aansluiten van een 3 draads stelmotor 230 Volt op de ontvanger van de draadloze thermostaat
Aansluiten van de CV-ketel (aan/uit contact) op NeoStat thermostaat
Aansluiten van infrarood verwarmingspaneel op NeoStat thermostaat
Aansluiten van een verwarmingsmat op NeoStat thermostaat
Aansluiten van NeoStat op zoneregelingskast
Met 3 draads-gemotoriseerde motor 230 Volt
Aansluiten RF Switch op een zoneklep Neo-Air

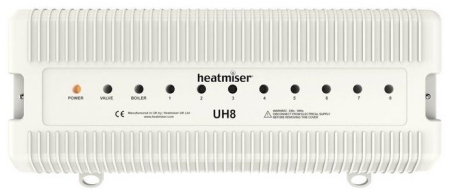

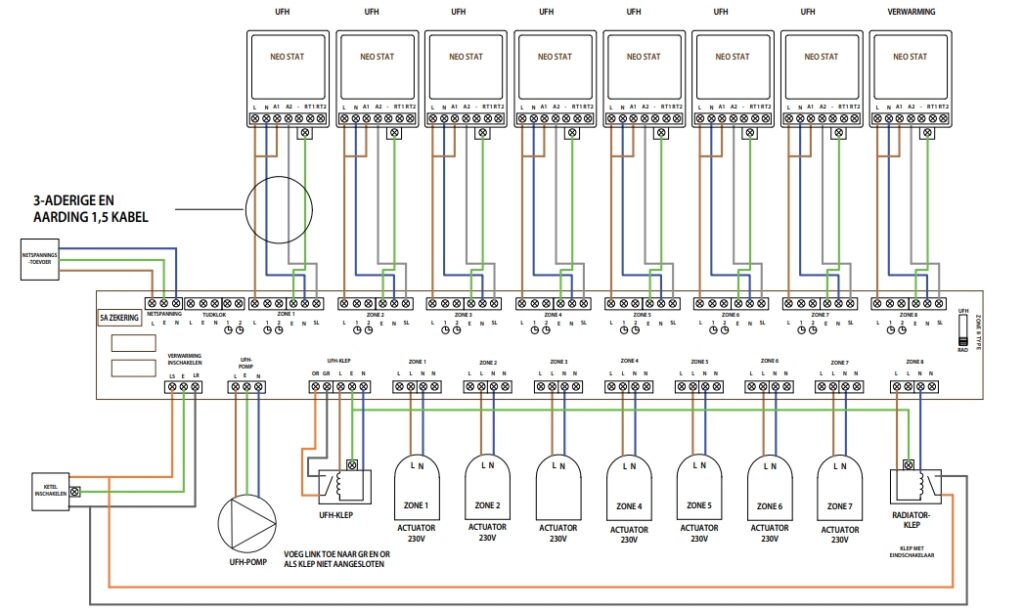

Aansluiten op zoneregelkast UH8
Aansluiten op zoneregelkast UH8-RF
Hieronder aansluitschema van de UH8-RF V2
Werking Neo Hub
